利茲線如何改變您的產品
利茲線如何改變您的產品：
在制造電機、變壓器和其他電磁設備時，磁場是由電線中的電流產生的。通過提高頻率，您可以創建更強的場和更高的耦合，由于兩種效應——集膚效應和接近效應，導致材料損失。
隨著頻率的升高，電流遷移到皮膚并被其相鄰股線的磁場推開，使導體的芯無用。利茲線可減輕集膚效應和鄰近效應損失。New England Wire Technologies 設計的單股股線小于集膚深度，并將這些股股線轉移到整個電線的長度上。電線的正確尺寸取決于應用的頻率。
好處：
- 減少高頻繞組中的交流損耗
- 提高效率
- 減輕趨膚效應
- 緩解鄰近效應
- 最小化渦流損耗
- 較低的工作溫度
- 減少最終產品的占地面積
- 大幅減重
- 避免“熱點”

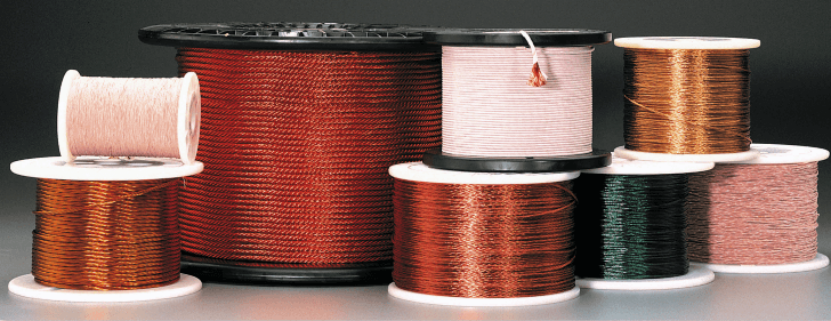

什么是利茲線？
術語“Litz”源自德語單詞“Litzendraht”，它描述了由單獨絕緣的線股絞合或編織成統一圖案組成的導體。這種設計平衡了各個股線的磁鏈和電抗，使電流在整個導體中均勻分布。然后，電阻比（AC 與 DC）趨于接近統一，這在所有高 Q 電路應用中都是可取的。
New England Wire Technologies 提供所有 9 種類型的無限利茲線結構，并提供多種絕緣選擇，以滿足機構和/或特定客戶的耐壓要求。由于電損耗低且易于焊接，通常用于絕緣單股的搪瓷是聚氨酯和帶有尼龍面漆的聚氨酯。然而，也可以使用其他絕緣體。在許多情況下，利茲線采用整體單層或雙層包裹或織物絕緣，但也可以不使用。還提供膠帶和擠壓塑料絕緣選項。
利茲設計
通常，需要使用 Litz 的設計工程師知道應用所需的工作頻率和 RMS 電流。由于利茲導體的主要好處是減少交流損耗，因此任何利茲設計的首要考慮因素是工作頻率。工作頻率不僅影響實際的 Litz 結構，而且還用于確定單個線規。下表重點介紹了大多數利茲線結構推薦的線規與頻率。
推薦線規與頻率
|
頻率 |
推薦的 AWG |
公稱通徑 |
直流電阻 OHMS/1000FT（最大） |
|
60 赫茲至 1 千赫茲 |
28 線規 |
0.0126 |
66.37 |
|
1 KHz 至 10 KHz |
30 線規 |
0.0100 |
105.82 |
|
10 KHz 至 20 KHz |
33 線規 |
0.0071 |
211.70 |
|
20 KHz 至 50 KHz |
36 線規 |
0.0050 |
431.90 |
|
50 KHz 至 100 KHz |
38 線規 |
0.0040 |
681.90 |
|
100 KHz 至 200 KHz |
40 線規 |
0.0031 |
1152.30 |
|
200 KHz 至 350 KHz |
42 線規 |
0.0025 |
1801.00 |
|
350 KHz 至 850 KHz |
44 線規 |
0.0020 |
2873.00 |
|
850 KHz 至 1.4 MHz |
46 線規 |
0.0016 |
4544.00 |
|
1.4 MHz 至 2.8 MHz |
48 線規 |
0.0012 |
7285.00 |
傳統利茲線應用
- 定子繞組
- 高頻電感器
- 電力變壓器
- 電動發電機
- 混合交通
- 風力發電機
- 通訊設備
- 海洋聲學控制系統
- 感應加熱應用
- 聲納設備
- 無線電發射設備
- 開關模式電源
- 超聲波設備
- 直線電機
- 傳感器
- 天線
- 接地應用
- 無線電力系統
- 電動汽車充電器
- 高頻扼流圈
- 線圈
- 高頻電機
- 醫療器械充電器
